Trong các ngành yêu cầu môi trường sạch nghiêm ngặt như dược phẩm, điện tử, phòng mổ bệnh viện hay phòng thí nghiệm, hệ thống cửa không chỉ đóng vai trò ngăn cách không gian mà còn là một phần quan trọng trong việc kiểm soát áp suất, độ sạch và luồng khí. Đây chính là lý do vì sao cửa tự động phòng sạch ngày càng trở thành tiêu chuẩn bắt buộc trong các công trình hiện đại.
Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, tiêu chuẩn kỹ thuật cũng như cách lựa chọn cửa tự động phòng sạch phù hợp cho từng ứng dụng.
MỤC LỤC BÀI VIẾT
1. Cửa tự động phòng sạch là gì?

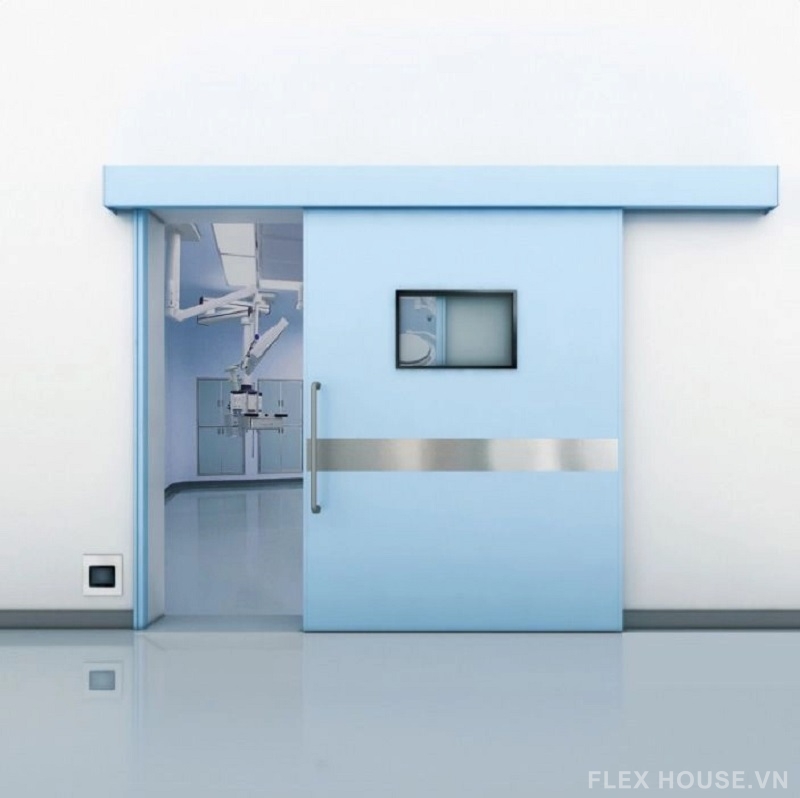

Cửa tự động phòng sạch là loại cửa được thiết kế dành riêng cho môi trường kiểm soát nhiễm bẩn, nơi yêu cầu hạn chế bụi, vi khuẩn và rò rỉ không khí giữa các khu vực có cấp độ sạch khác nhau.
Khác với cửa tự động thông thường, cửa tự động phòng sạch có các đặc điểm:
- Bề mặt phẳng, ít khe hở
- Chống bám bụi và dễ vệ sinh
- Chống ăn mòn hóa chất
- Hạn chế phát sinh hạt bụi
- Tích hợp hệ thống đóng mở tự động không chạm nhằm hạn chế lây nhiễm chéo
- Có khả năng kiểm soát chênh áp và độ kín khí
Trong các hệ thống đạt chuẩn ISO 14644 hoặc GMP, cửa đóng vai trò rất quan trọng trong việc duy trì áp suất dương hoặc áp suất âm giữa các khu vực.
2. Tại sao phòng sạch cần cửa kín khí?
Trong phòng sạch, việc kiểm soát chênh áp và luồng khí là yếu tố quan trọng để ngăn bụi, vi khuẩn và nhiễm chéo giữa các khu vực. Nếu cửa không đủ kín, không khí chưa lọc có thể lọt qua khe hở, làm mất ổn định áp suất và giảm hiệu quả của hệ thống sưởi, thông gió và điều hòa không khí (Heating, Ventilation and Air Conditioning – HVAC).
Vì vậy, các công trình đạt chuẩn ISO 14644 hoặc GMP thường sử dụng cửa tự động kín khí (Hermetic Door) với gioăng ép kín và cơ cấu đóng tự động nhằm giảm rò rỉ không khí, duy trì áp suất dương hoặc áp suất âm ổn định trong phòng sạch.
Điều này giúp:
- Hạn chế bụi và vi khuẩn xâm nhập
- Giảm nguy cơ nhiễm chéo
- Tiết kiệm năng lượng HVAC
- Đảm bảo tiêu chuẩn GMP và ISO phòng sạch
Đó là lý do các công trình chuyên nghiệp luôn ưu tiên sử dụng cửa tự động kín khí hermetic thay cho cửa thông thường.

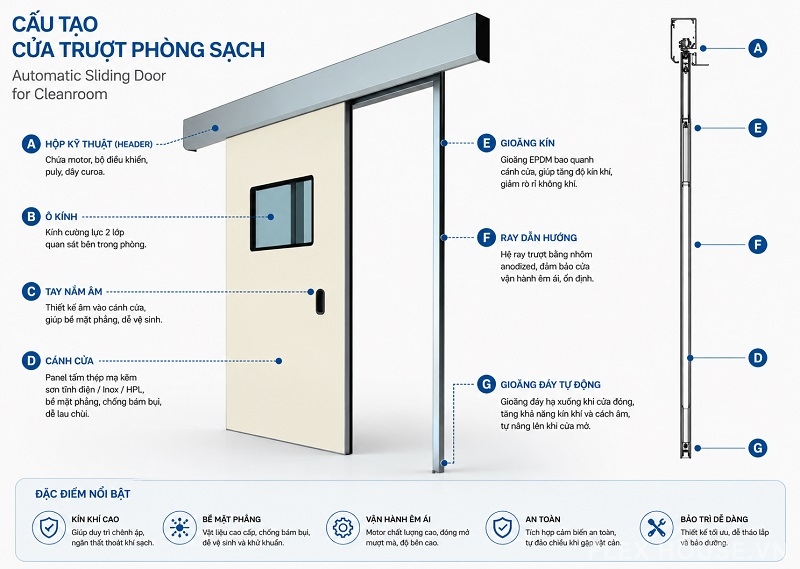

3. Cấu tạo của cửa tự động phòng sạch
Cửa tự động phòng sạch được thiết kế chuyên biệt để đáp ứng các yêu cầu về độ kín khí, kiểm soát nhiễm bẩn và vận hành ổn định trong môi trường sạch theo tiêu chuẩn ISO 14644 hoặc GMP. Một hệ cửa hoàn chỉnh thường gồm các thành phần sau:
3.1. Cánh cửa phòng sạch
Cánh cửa là bộ phận tiếp xúc trực tiếp với môi trường sạch nên thường có thiết kế bề mặt phẳng, ít gờ nổi (Flush Surface) nhằm hạn chế bám bụi và dễ vệ sinh.
Các vật liệu phổ biến gồm:
- Inox 304/316: chống ăn mòn hóa chất, phù hợp môi trường y tế và dược phẩm
- HPL – High Pressure Laminate (tấm laminate chịu áp suất cao): chống trầy xước, bề mặt đẹp và dễ lau chùi
- GRP/FRP – Glass Reinforced Plastic (nhựa composite gia cường sợi thủy tinh): chống ẩm, kháng hóa chất tốt
- Kính cường lực cho khu vực cần quan sát bên trong phòng sạch
Trong phòng mổ hoặc nhà máy dược phẩm, bề mặt cửa còn có thể phủ lớp Antibacterial Coating (lớp phủ kháng khuẩn) để hạn chế vi khuẩn phát triển trên bề mặt.
3.2. Khung bao và hệ ray trượt
Khung cửa thường làm từ nhôm định hình hoặc inox để đảm bảo độ cứng và chống oxy hóa. Với cửa trượt tự động (Automatic Sliding Door), hệ ray và cụm treo cánh phải vận hành êm, hạn chế rung và ma sát nhằm giảm phát sinh bụi trong quá trình hoạt động.
Ở các dòng cửa kín khí cao cấp, khung cửa còn đóng vai trò là bề mặt ép kín cho hệ gioăng khi cửa đóng hoàn toàn.
3.3. Hệ gioăng kín khí
Đây là bộ phận quan trọng nhất quyết định khả năng kín khí của cửa.
Gioăng thường sử dụng:
- Gioăng EPDM
- Gioăng silicon
- Drop Seal (gioăng đáy tự động hạ xuống khi cửa đóng)
Khi cửa đóng, cơ cấu ép sẽ đưa cánh cửa áp sát vào khung để tạo độ kín khí gần như tuyệt đối (Hermetic Sealing), giúp hạn chế hiện tượng rò rỉ không khí (Air Leakage) giữa các khu vực có chênh áp khác nhau.
3.4. Bộ truyền động tự động
Hệ truyền động gồm motor, bộ điều khiển, dây curoa và cụm con lăn. Đây là bộ phận quyết định độ ổn định và tuổi thọ vận hành của cửa.
Motor dùng cho phòng sạch cần:
- Hoạt động liên tục
- Độ ồn thấp
- Điều khiển chính xác
- Ít phát sinh bụi
Nhiều hệ cửa hiện đại sử dụng động cơ không chổi than (Brushless DC Motor) giúp vận hành êm hơn, bền hơn và giảm ma sát cơ học trong môi trường sạch.

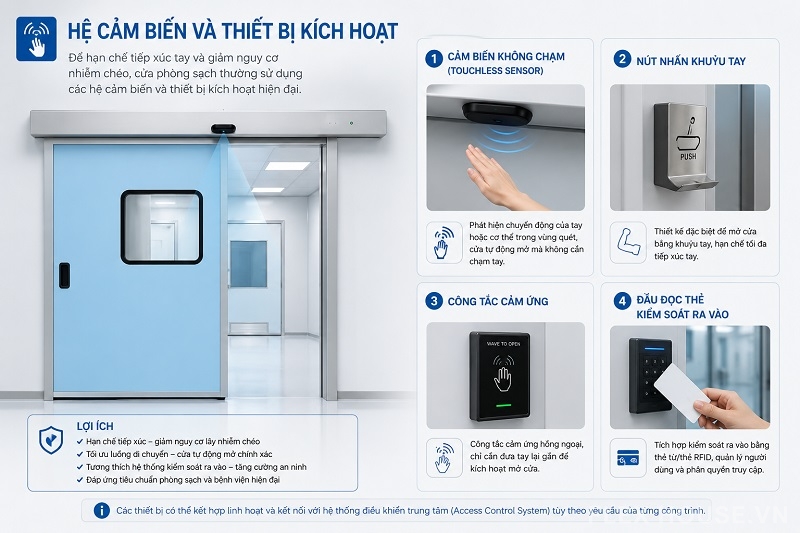

3.5. Hệ cảm biến và thiết bị kích hoạt
Để hạn chế tiếp xúc tay và giảm nguy cơ nhiễm chéo, cửa phòng sạch thường sử dụng:
- Cảm biến không chạm (Touchless Sensor)
- Nút nhấn khuỷu tay
- Công tắc cảm ứng
- Đầu đọc thẻ kiểm soát ra vào
Trong bệnh viện và nhà máy GMP, hệ thống không chạm giúp giảm nguy cơ nhiễm chéo vi khuẩn hoặc bụi bẩn giữa các khu vực.
Khám phá ngay Hệ Cửa tự động cảm biến tay – chân thông minh, hiện đại tại Flexhouse VN!
3.6. Hệ thống interlock và an toàn
Ở các khu vực Airlock hoặc phòng có kiểm soát áp suất, cửa thường tích hợp hệ thống khóa liên động giữa nhiều cửa (Interlock System).
Hệ thống này chỉ cho phép mở một cửa tại một thời điểm nhằm duy trì áp suất ổn định và hạn chế luồng khí bẩn xâm nhập vào khu vực sạch.
Ngoài ra, cửa còn có:
- Cảm biến chống kẹt
- Cảm biến an toàn
- Chức năng mở khẩn cấp khi mất điện
3.7. Bộ điều khiển trung tâm
Bộ điều khiển giúp cài đặt:
- Tốc độ mở/đóng
- Thời gian giữ mở
- Lực đóng cửa
- Chế độ khóa
Các hệ cửa hiện đại còn có thể kết nối với:
- Hệ thống quản lý tòa nhà BMS (Building Management System)
- Hệ HVAC
- Hệ thống kiểm soát ra vào
Giúp đồng bộ vận hành với toàn bộ hệ thống phòng sạch.
Một bộ cửa tự động phòng sạch đạt chuẩn không chỉ là cửa đóng mở tự động thông thường mà là sự kết hợp giữa vật liệu sạch, hệ gioăng kín khí, motor chính xác và công nghệ cảm biến không chạm. Những yếu tố này giúp duy trì độ sạch, ổn định áp suất và đáp ứng các yêu cầu nghiêm ngặt trong môi trường ISO 14644 hoặc GMP.
4.5 tiêu chuẩn kỹ thuật quan trọng cần biết về cửa tự động phòng sạch
Trong môi trường phòng sạch, cửa tự động không chỉ là thiết bị đóng mở mà còn là một phần của hệ thống kiểm soát nhiễm bẩn. Vì vậy, cửa cần đáp ứng nhiều tiêu chuẩn kỹ thuật nghiêm ngặt liên quan đến độ sạch, độ kín khí, áp suất và an toàn vận hành.
Dưới đây là những tiêu chuẩn kỹ thuật quan trọng mà chủ đầu tư, đơn vị tư vấn thiết kế MEP, tổng thầu bệnh viện và đơn vị vận hành phòng sạch cần đặc biệt quan tâm khi lựa chọn cửa tự động phòng sạch cho các công trình y tế, dược phẩm và cleanroom tiêu chuẩn cao.
4.1. ISO 14644 – Tiêu chuẩn quốc tế về phòng sạch
ISO 14644 là bộ tiêu chuẩn quốc tế quy định việc phân loại và kiểm soát độ sạch của phòng sạch dựa trên số lượng hạt bụi trong không khí.
Tiêu chuẩn này chia phòng sạch thành nhiều cấp độ như:
- ISO Class 5
- ISO Class 6
- ISO Class 7
- ISO Class 8
Số Class càng nhỏ thì môi trường càng sạch và yêu cầu kỹ thuật càng nghiêm ngặt.
Ví dụ:
- ISO Class 5 thường dùng cho sản xuất vô trùng, phòng mổ Hybrid OR hoặc semiconductor
- ISO Class 7 – 8 thường dùng cho dược phẩm, thực phẩm và điện tử
Trong các môi trường này, cửa tự động phải:
- Hạn chế phát sinh bụi
- Giảm rò rỉ không khí
- Duy trì chênh áp ổn định
- Dễ vệ sinh và khử khuẩn
Nếu cửa không đạt độ kín phù hợp, luồng khí sạch có thể bị phá vỡ, làm tăng nguy cơ nhiễm bẩn trong phòng.
4.2. GMP – Good Manufacturing Practice
GMP (Good Manufacturing Practice) là tiêu chuẩn “Thực hành sản xuất tốt”, áp dụng phổ biến trong:
- Nhà máy dược phẩm
- Mỹ phẩm
- Thực phẩm
- Thiết bị y tế
Mục tiêu của GMP là đảm bảo sản phẩm được sản xuất trong môi trường sạch, an toàn và hạn chế tối đa nguy cơ nhiễm chéo.
Trong hệ thống GMP, cửa tự động phòng sạch phải đáp ứng:
- Bề mặt phẳng, không bám bụi
- Chống hóa chất vệ sinh
- Không tạo hạt bụi khi vận hành
- Có khả năng kín khí
- Dễ lau chùi và bảo trì
Đặc biệt, theo EU GMP Annex 1 – tiêu chuẩn dành cho sản xuất dược phẩm vô trùng, hệ thống cửa phải hỗ trợ duy trì chênh áp giữa các khu vực sạch với mức chênh thường từ 10–15 Pa để đảm bảo luồng khí di chuyển đúng hướng.

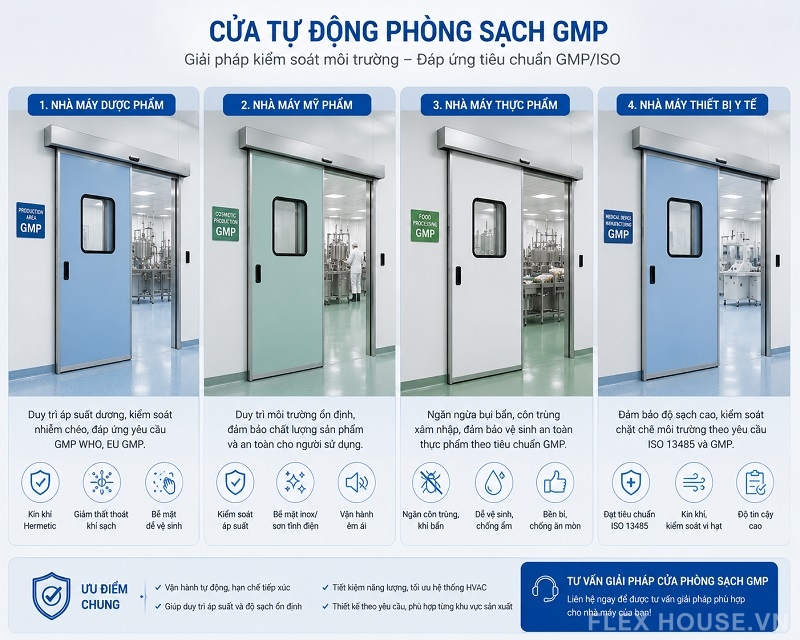

Cửa tự động phòng sạch GMP được ứng dụng rộng rãi trong các ngành yêu cầu kiểm soát nhiễm bẩn nghiêm ngặt như dược phẩm, mỹ phẩm, thực phẩm và thiết bị y tế nhằm duy trì áp suất phòng, giảm thất thoát khí sạch và đáp ứng các tiêu chuẩn vận hành ISO/GMP.
4.3. EN 12207 – Tiêu chuẩn độ kín khí
EN 12207 là tiêu chuẩn châu Âu đánh giá mức độ rò rỉ không khí của cửa và cửa sổ.
Tiêu chuẩn này phân loại độ kín khí từ:
- Class 1 → mức kín thấp
- đến Class 4 → mức kín cao nhất
Đối với cửa tự động phòng sạch hoặc cửa hermetic, khả năng đạt Class 3 hoặc Class 4 là yếu tố rất quan trọng để duy trì áp suất phòng sạch, giảm thất thoát khí điều hòa và giảm tải cho hệ HVAC. Đây cũng là tiêu chuẩn thường được yêu cầu trong bệnh viện và nhà máy dược phẩm cao cấp.
4.4. Tiêu chuẩn kín khí Hermetic Sealing
Trong phòng mổ, ICU hoặc khu vô trùng, cửa thường yêu cầu khả năng đóng kín khí gần như tuyệt đối (Hermetic Sealing).
Điều này không chỉ phụ thuộc vào gioăng mà còn liên quan đến:
- Cơ cấu ép cánh
- Độ chính xác của ray trượt
- Lực đóng motor
- Thiết kế khung bao
Một cửa hermetic chất lượng cao sẽ giúp:
- Giảm thất thoát áp suất
- Hạn chế vi khuẩn và bụi xâm nhập
- Tối ưu hiệu quả lọc khí HEPA của hệ HVAC
4.5. Tiêu chuẩn an toàn điện và vận hành
Ngoài độ sạch và kín khí, cửa tự động phòng sạch còn phải đáp ứng các tiêu chuẩn an toàn như:
- Cảm biến chống kẹt
- Tự đảo chiều khi gặp vật cản
- Mở khẩn cấp khi mất điện
- Kiểm soát tốc độ đóng mở ổn định
Một số hệ thống cao cấp còn tích hợp:
- Hệ thống quản lý tòa nhà BMS (Building Management System)
- Khóa liên động giữa nhiều cửa (Interlock System)
- Hệ thống kiểm soát ra vào (Access Control)
Điều này đặc biệt quan trọng trong phòng sạch áp suất dương hoặc áp suất âm.
Kết luận
Trong các dự án bệnh viện, nhà máy dược phẩm và phòng sạch công nghiệp hiện đại, cửa tự động phòng sạch không chỉ là hạng mục hoàn thiện mà còn là một phần quan trọng trong hệ thống kiểm soát áp suất, luồng khí và nhiễm bẩn của toàn bộ công trình. Việc lựa chọn đúng giải pháp cửa ngay từ giai đoạn thiết kế sẽ ảnh hưởng trực tiếp đến hiệu quả vận hành HVAC, khả năng duy trì tiêu chuẩn ISO 14644/GMP cũng như chi phí vận hành dài hạn.
Một hệ cửa đạt chuẩn cần đáp ứng đồng thời nhiều yêu cầu kỹ thuật như độ kín khí, độ ổn định cơ học, khả năng vận hành liên tục, tương thích với hệ thống interlock và kiểm soát ra vào trong môi trường áp suất dương hoặc áp suất âm. Đây là lý do các công trình y tế và cleanroom tiêu chuẩn cao hiện nay ngày càng ưu tiên sử dụng các dòng cửa Hermetic Door chuyên dụng thay cho cửa tự động thông thường.
Nếu bạn đang tìm kiếm giải pháp cửa tự động phòng sạch cho:
- Bệnh viện
- Phòng mổ
- ICU
- Nhà máy GMP
- Phòng lab
- Ceanroom điện tử
Hãy liên hệ Flexhouse để được đội ngũ tư vấn chuyên sâu về cấu hình cửa, tiêu chuẩn kỹ thuật, giải pháp kín khí và phương án phù hợp với từng mô hình vận hành thực tế của công trình.
